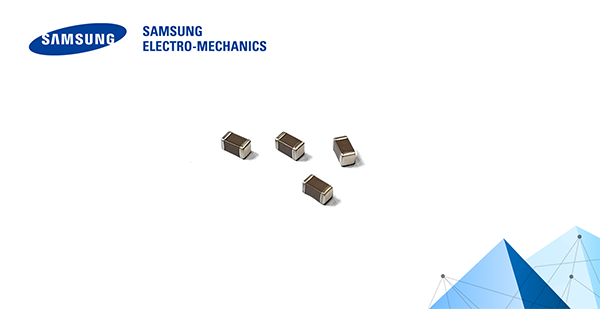

三星貼片電容的封裝尺寸對電路板布局密度具有決定性影響，其核心邏輯在于通過物理尺寸的精準控制，直接優化元件排列密度、走線空間及散熱效率，進而提升整體設計的緊湊性與功能性。以下從封裝尺寸與布局密度的關聯性、具體影響維度及典型應用場景展開分析：

一、封裝尺寸與布局密度的關聯性：小尺寸實現指數級提升

三星貼片電容的封裝尺寸每縮小一個等級，單位面積內可容納的元件數量呈指數級增長。例如：

0201封裝（0.50mm×0.25mm）：體積僅為0402封裝(1.00mm×0.50mm)的36%，在相同面積下可多布置2.8倍電容。在智能手機主板的電源管理模塊中，采用0201封裝可節省64%的電路板面積，為電池、攝像頭模組或散熱結構釋放更多空間。

1206封裝（3.2mm×1.6mm）：因體積較大，通常需單獨占用布局空間，且需預留散熱通道(如與芯片保持1mm以上距離)，限制了高密度設計。

二、封裝尺寸對布局密度的具體影響維度

元件排列密度

小尺寸封裝電容通過壓縮物理空間，顯著提升單位面積內的元件數量。例如，0201封裝的焊盤間距可壓縮至0.2mm以內，而0805封裝需保留0.5mm以上間距以避免焊接短路。這種差異在高頻電路(如5G模塊)中尤為關鍵，0201封裝通過減少信號走線繞行，降低寄生電感(ESL)和寄生電阻(ESR)，提升信號完整性。

走線空間優化

小尺寸封裝電容的焊盤面積更小，可減少對信號層的占用。例如，在智能手機主板的射頻電路中，0201封裝電容的緊湊布局可優化布線路徑，減少信號干擾，提升天線效率。而大尺寸封裝(如1206)因需預留散熱和機械振動緩沖空間，走線設計需更寬松，限制了高密度布局。

散熱效率與可靠性平衡

小尺寸封裝電容的表面積小導致散熱效率較低，但三星通過優化磁芯材料(如低損耗X7R)和端電極設計(如鍍鎳錫)，使0201封裝電容在滿載時溫升控制在15℃以內，滿足高密度布局的散熱需求。相比之下，大尺寸封裝(如1206)因體積大，抗機械振動能力更強，適合汽車電子等高可靠性場景。

三、典型應用場景與封裝尺寸選擇

消費電子（智能手機、TWS耳機）

優先選擇0201/0402封裝，以犧牲部分散熱性能換取布局緊湊性。例如，三星Galaxy S23+的射頻前端模塊采用0201封裝電容，支持5G高頻性能;其WiFi/BT芯片(Qualcomm WCN6856)周邊布局0201電容以優化無線性能。

高速通信（5G模塊、Wi-Fi 6E）

需0201封裝電容降低寄生參數，提升信號質量。例如，在5G基站中，0201封裝電容通過減少信號損耗，提升天線效率，滿足高頻通信需求。

汽車電子（BMS、OBC系統）

選擇0805/1206封裝，通過增大尺寸提升抗振動和散熱能力。例如，汽車電池管理系統(BMS)中，1206封裝電容因體積大、可靠性高，成為主流選擇。

工業電源（充電器、適配器）

采用0603封裝平衡密度與成本。0603封裝價格比0402低15%~20%，同時滿足中低端應用對性能的基本需求。

四、技術挑戰與解決方案

焊接工藝適配性

0201封裝需更高精度的貼片設備(如01005級貼片機)，焊接溫度控制更嚴格，否則易出現立碑、移位等問題。三星通過優化端電極設計(如鍍鎳錫)和提供高精度貼片指南，降低工藝難度。

材料技術要求

0201封裝需使用更薄的介質材料以維持電氣性能，對供應商技術能力要求更高。三星通過自主研發低損耗X7R磁芯材料，確保0201封裝電容在微型化同時保持高性能。

測試方法升級

傳統檢測手段(如光學檢測)可能失效，需采用X射線或激光掃描等高精度方法。三星在生產線上部署AI視覺檢測系統，實現0201封裝電容的自動化缺陷識別。
