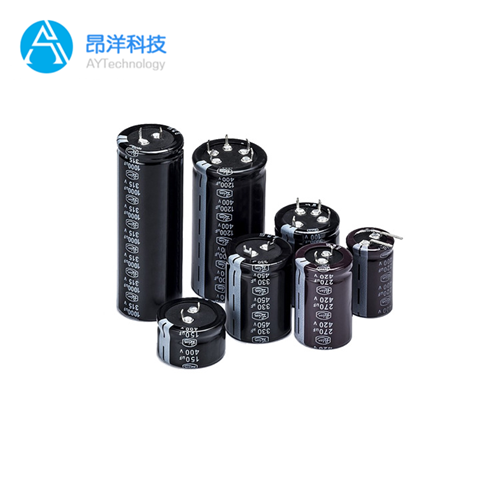

鋁電解電容在電源濾波中選型時,需綜合考慮額定電壓、電容值、等效串聯電阻(ESR)、溫度特性、壽命、封裝形式、紋波電流處理能力以及成本與供貨等因素,以下是詳細介紹:

1. 確定額定電壓
選擇原則:鋁電解電容的額定電壓應高于電路中可能出現的最大直流電壓,并留有一定的安全裕量。通常建議選擇額定電壓為電路工作電壓的1.5至2倍。
原因:防止電容在電壓波動或瞬態過電壓時損壞,確保電路的穩定性和可靠性。
2. 確定電容值
選擇原則:根據電源濾波的需求,選擇合適的電容值。電容值越大,濾波效果越好,但也會增加成本和體積。
具體方法:
經驗公式:對于低頻濾波(如50Hz或60Hz的電源濾波),可以使用經驗公式來估算所需的電容值。
實際需求:根據電路的實際需求,如紋波電壓、負載變化等,對電容值進行微調。
3. 考慮等效串聯電阻(ESR)
定義:ESR是鋁電解電容在交流電路中表現出的等效串聯電阻,它會影響電容的濾波效果和發熱情況。
選擇原則:
低ESR:在高頻濾波或需要快速響應的電路中,應選擇低ESR的鋁電解電容,以減少能量損失和發熱。
ESR與電容值的關系:通常,電容值越大,ESR越小;但不同品牌和型號的電容,其ESR特性也可能不同。
4. 考慮溫度特性
工作溫度范圍:鋁電解電容的工作溫度范圍應滿足電路的實際需求。高溫會加速電容的老化,降低其壽命和性能。
溫度系數:了解電容的溫度系數,即電容值隨溫度變化的程度。在溫度變化較大的環境中,應選擇溫度系數較小的電容。
5. 考慮壽命
定義:鋁電解電容的壽命通常指其在額定工作條件下能夠持續工作的時間。
選擇原則:根據電路的使用壽命要求,選擇合適的電容壽命。長壽命電容通常具有更好的穩定性和可靠性,但成本也相對較高。
6. 考慮封裝形式
封裝類型:鋁電解電容的封裝形式多樣,如徑向引線型、軸向引線型、SMD貼片型等。
選擇原則:根據電路板的布局和安裝要求,選擇合適的封裝形式。例如,在空間受限的電路中,可以選擇SMD貼片型電容以節省空間。
7. 考慮紋波電流處理能力
定義:紋波電流是指流過電容的交流電流成分,它會導致電容發熱和老化。
選擇原則:根據電路中的紋波電流大小,選擇能夠處理相應紋波電流的鋁電解電容。如果紋波電流過大,應選擇具有更高紋波電流處理能力的電容或采用多個電容并聯的方式。
8. 考慮成本與供貨
成本:在滿足電路性能要求的前提下,應盡量選擇成本較低的鋁電解電容。
供貨:考慮電容的供貨情況和交貨周期,確保能夠及時獲得所需的電容。
