三環電容的容量等級通過影響阻抗、頻率響應、穩定性及電路功能實現,直接決定電路性能表現,具體影響及分析如下:

1. 阻抗特性與信號處理
低頻段:電容容量越大,阻抗越低,對低頻信號的旁路和濾波效果更顯著。例如,在電源濾波電路中,大容量電容(如100μF)可有效抑制低頻紋波,保障電源穩定性。
高頻段:電容容量越小,自諧振頻率越高,高頻特性更優。例如,0.1μF電容在MHz級別高頻下阻抗平坦,無電解電容的“拐點”現象,適用于通信終端、5G基站等高頻場景,穩定抑制信號干擾。
2. 頻率響應與電路穩定性
振蕩電路:容量等級直接影響振蕩頻率。例如,C0G/NP0材質電容(超低損耗<0.1%)適用于高頻振蕩電路,其容量穩定性(±15%/-15%在-55℃~125℃)確保頻率漂移極小,提升電路可靠性。
耦合與退耦:容量選擇需匹配信號頻率。大容量電容(如10μF)用于低頻耦合,傳遞直流分量;小容量電容(如0.01μF)用于高頻退耦,快速響應電流波動,減少信號失真。
3. 電路功能實現
采樣保持電路:容量等級決定采樣保持幅度。大容量電容可延長信號保持時間,但需權衡響應速度;小容量電容響應快,但保持時間短。例如,在ADC采樣電路中,需根據精度和速度要求選擇合適容量。
起振電路:容量與電感共同決定振蕩頻率。例如,在LC振蕩電路中,容量誤差(如±10%)會直接影響頻率穩定性,需選擇高精度電容(如J級精度,誤差±5%)。
4. 溫度與直流偏壓影響
溫度適應性:X7R/X5R材質電容(通用型)容量穩定性±15%/-15%(-55℃~125℃),適用于工業控制、汽車電子等溫差大的環境;而C0G/NP0材質電容在極端溫度下容量幾乎不變,適用于航空航天等高可靠場景。
直流偏壓特性:電容值隨直流電壓升高而降低(尤其X7R/X5R材質)。例如,在Buck電路中,需計算容值下降裕量,避免因直流偏壓導致電容值不足,影響電源穩定性。

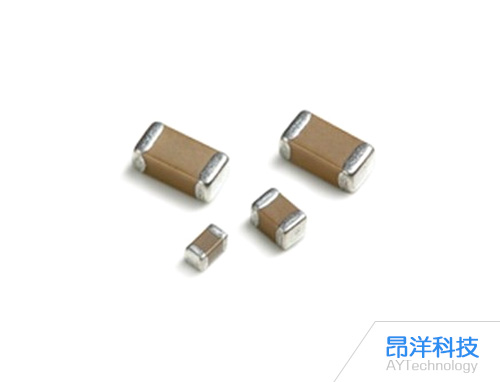

5. 尺寸與功率匹配
高頻電路:0201/0402封裝電容適用于5G射頻模塊等高頻場景,但需注意功率限制(如0402最大62.5mW),避免過熱損壞。
電源濾波:1206/1210封裝電容可承載更高紋波電流,適用于大功率電源模塊,減少電容數量并節省空間。
應用場景推薦
新能源汽車:1210封裝高壓電容(如100μF±20%,6.3V)用于OBC(車載充電機)DC-DC模塊,承受高紋波電流并延長電機壽命。
消費電子:0201/0402電容用于TWS耳機充電倉PCB空間優化,實現高頻信號處理并提升設備響應速度。
工業控制:X7R材質電容(如10μF±10%,50V)用于PLC/變頻器,抑制電磁干擾(EMI),保障設備穩定運行。
