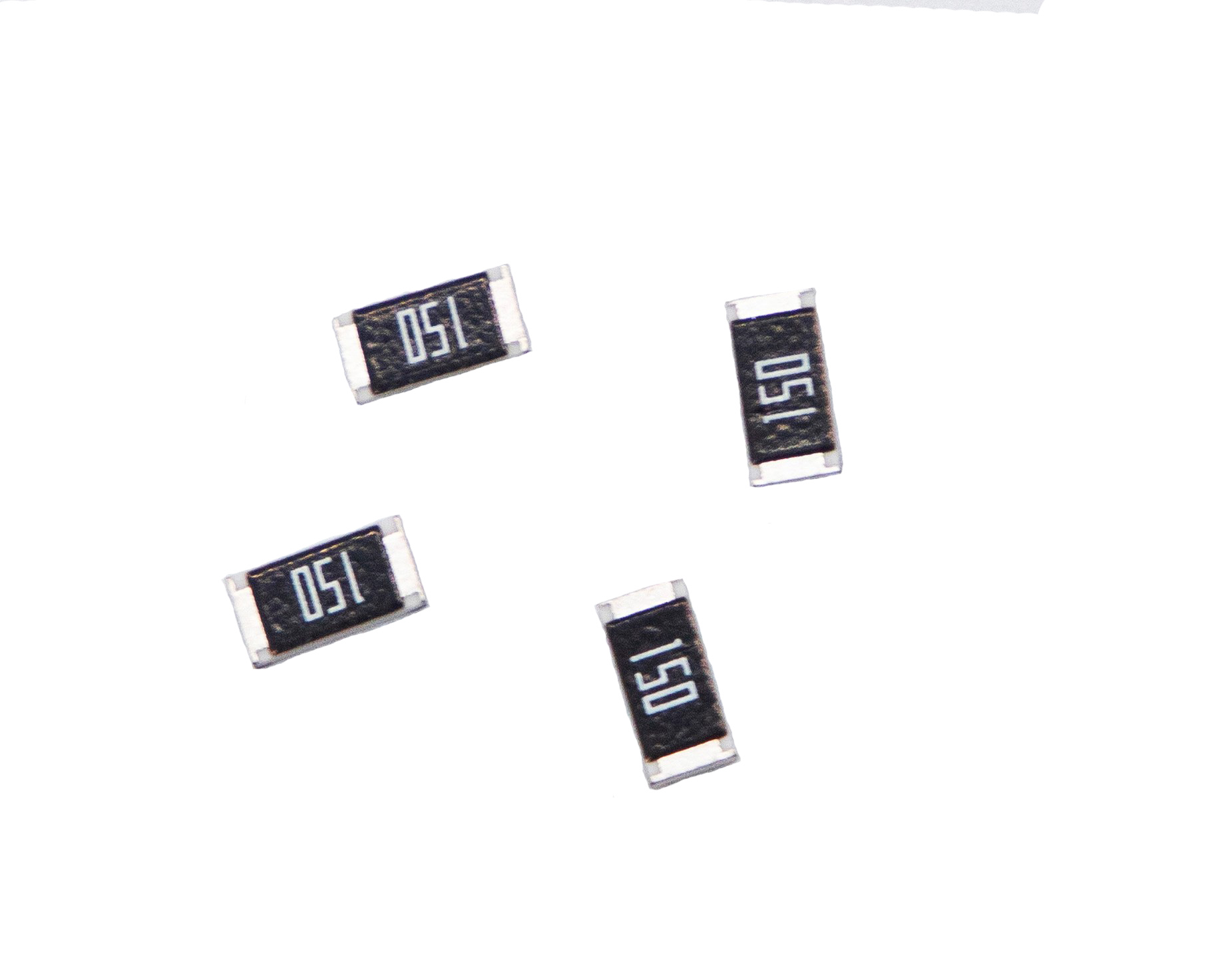

在電子電路設計中，電阻作為基礎元件，其阻值、精度、功率等參數常被工程師重點關注。然而，在高壓電路、脈沖信號處理或高密度布局場景中，電阻的耐壓值往往成為影響電路可靠性的關鍵因素。國巨RC系列厚膜貼片電阻憑借其全面的耐壓參數體系，為工程師提供了更安全的選型方案。

一、耐壓參數

電阻的耐壓值包含三個核心指標：額定電壓、最大過負荷電壓、極限電壓，三者共同構成電阻的電壓耐受能力邊界。以國巨2512封裝1W電阻為例，其規格書中明確標注：額定電壓200V、最大過負荷電壓500V、極限電壓500V。這三個參數的定義與作用如下：

額定電壓：在額定環境溫度下可連續施加的直流或交流電壓最大值。若電阻值較高，需取公式計算值與耐壓值的較小值作為額定電壓。

最大過負荷電壓：短時間內(如5秒)可承受的超出額定電壓的峰值，通常為額定電壓的2.5倍或極限電壓的2倍。該參數用于應對瞬態脈沖或短時過載。

極限電壓：電阻在不擊穿或產生電弧前提下能承受的最大連續工作電壓，超過此值可能導致絕緣失效或內部擊穿。

二、封裝尺寸與耐壓值的正相關關系

國巨RC系列電阻的耐壓值與封裝尺寸強相關，封裝越大，耐壓能力越強。這一規律源于封裝尺寸對電阻內部結構散熱與絕緣距離的影響：

0201封裝：工作電壓25V，過載電壓50V，適用于集成度極高的PCB(如智能手機攝像頭模組)，此類電路電壓通常低于10V。

0402封裝：工作電壓50V，過載電壓100V，在1秒脈沖下可承受60V電壓，10微秒脈沖下可承受200V電壓，適用于中低壓信號處理電路。

1218封裝：額定功率1W，最大工作電壓200V，最大負載電壓500V，適用于電源管理、工業控制等高壓場景。

三、選型邏輯

國巨RC系列電阻的選型需圍繞阻值、精度、功率、封裝、耐壓值五大核心參數展開，結合具體場景綜合評估：

阻值選擇：優先選用E24/E96標準阻值(如1.0Ω、4.7Ω、10kΩ)，避免非標阻值(如212kΩ)導致的成本增加或供貨困難。RC系列阻值范圍覆蓋1Ω至100MΩ，可滿足大多數電路需求。

精度選擇：

±0.1%（B級）：適用于電流檢測、電壓分壓等高精度場景。

±1%（F級）：適用于信號處理、模數轉換等對穩定性要求較高的場景。

±5%（J級）：適用于上下拉電阻、限流電阻等對精度要求較低的電路，成本更低。

功率選擇：建議額定功率為實際功耗的2倍以上，以應對瞬態過載或環境溫度波動。例如，RC1218系列電阻額定功率1W，適用于需要較大功率處理能力的電路。

封裝選擇：根據PCB布局和散熱需求選擇封裝尺寸。大封裝電阻功率容量更高，但占用空間較大;小封裝電阻節省空間，但需注意散熱問題。

耐壓值選擇：在高壓電路中，需確保電阻的額定電壓、最大過負荷電壓、極限電壓均高于電路工作電壓。

四、應用場景

國巨RC系列電阻憑借其綜合性能，在多個領域實現規模化應用：

消費電子：在智能手機攝像頭模組、指紋識別電路中，0201/0402封裝電阻實現高密度布局;在平板電腦LCD背光驅動電路中，RC系列電阻與LED串聯，通過分壓實現亮度調節。

工業控制：在車窗升降、燈光控制電路中，RC系列電阻通過±5%精度實現成本優化，同時滿足車規級AEC-Q200認證要求;在電源管理、電機驅動等高壓場景中，1218封裝電阻憑借1W額定功率和500V極限電壓保障電路安全。

汽車電子：在發動機控制單元(ECU)中，RC系列電阻憑借±100ppm/℃的溫度系數，在-55℃至+155℃寬溫環境下保持阻值穩定，抵御發動機艙高溫環境。

國巨RC系列電阻通過明確的耐壓參數體系、封裝尺寸與耐壓值的正相關關系，以及從消費電子到工業控制的全面應用場景覆蓋，為工程師提供了更安全、更靈活的選型方案。選型時，需結合阻值、精度、功率、封裝、耐壓值五大參數，精準匹配電路需求，避免因耐壓不足導致的電路失效或安全事故。
