在精密電子元件領域，合金電阻(如采樣電阻、電流檢測電阻)的穩定性直接決定了電路系統的測量精度與可靠性。其中，錳銅合金憑借其極低的電阻溫度系數(TCR)成為旺詮等品牌合金電阻的核心材料，其溫度特性對電阻性能的影響機制值得深入探討。

一、錳銅合金的低溫漂特性：材料設計的核心優勢

錳銅合金的典型成分為銅(84%-86%)、錳(11%-13%)及少量鎳(2%-4%)，通過固溶體結構實現電阻率與溫度系數的優化平衡。其電阻溫度系數可低至±20 ppm/℃以內，部分優化配方甚至能達到15 ppm/℃以下，這一特性源于錳元素的電子散射效應：

錳的固溶強化作用：錳原子融入銅晶格后，形成穩定的固溶體結構。由于錳的原子半徑(0.127 nm)與銅(0.128 nm)接近，晶格畸變較小，但錳的3d電子軌道與銅的4s電子產生相互作用，增加了電子散射概率。這種散射效應對溫度變化不敏感，使得電阻值隨溫度的波動顯著降低。

鎳的協同優化效應：鎳的加入進一步抑制了錳的熱激活擴散。鎳原子(0.125 nm)與銅、錳形成三元固溶體，通過電子結構調制降低聲子散射貢獻，使合金在-50℃至+150℃寬溫范圍內保持電阻穩定性。

二、溫度系數對旺詮合金電阻性能的量化影響

1. 電流檢測場景的精度保障

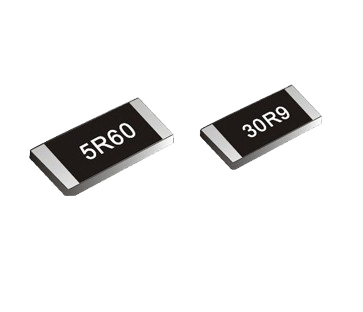

在充電樁、逆變器等大電流檢測場景中，合金電阻的阻值穩定性直接決定電流采樣誤差。以旺詮2725封裝0.5mΩ電阻為例：

溫度漂移計算：當環境溫度從25℃升至85℃時，ΔT=60℃，TCR=17 ppm/℃。

阻值變化量：ΔR = R? × TCR × ΔT = 0.5mΩ × 17×10??/℃ × 60℃ = 0.051μΩ。

采樣誤差：在100A電流下，電壓降變化僅為5.1μV，對應電流誤差0.0051%，遠低于行業要求的0.1%精度。

2. 長期穩定性的材料學基礎

錳銅合金的K狀態(Kirkendall狀態)是其長期穩定性的關鍵。通過550-750℃真空退火處理，合金內部形成均勻的錳-鎳-銅固溶體，消除加工應力并抑制原子擴散。實驗數據顯示，經140℃/50小時時效處理的旺詮合金電阻，年阻值變化率<0.02%，優于康銅合金的0.05%/年。

三、材料優化方向與行業應用趨勢

納米晶化技術：通過快速凝固工藝制備納米晶錳銅合金，可進一步降低TCR至10 ppm/℃以下。例如，采用熔體旋淬法獲得的非晶錳銅薄膜，在0-100℃范圍內TCR僅為8.7 ppm/℃。

復合材料設計：將錳銅與碳納米管(CNT)復合，利用CNT的高載流子遷移率抵消金屬的熱膨脹效應。實驗顯示，CNT含量為0.5wt%的復合材料，TCR可降低至12 ppm/℃。

3D封裝集成：旺詮最新推出的4527封裝合金電阻，采用錳銅合金基板與陶瓷散熱層一體化設計，通過優化熱傳導路徑將結溫升高導致的阻值變化降低40%，使實際工作TCR穩定在18 ppm/℃以內。
