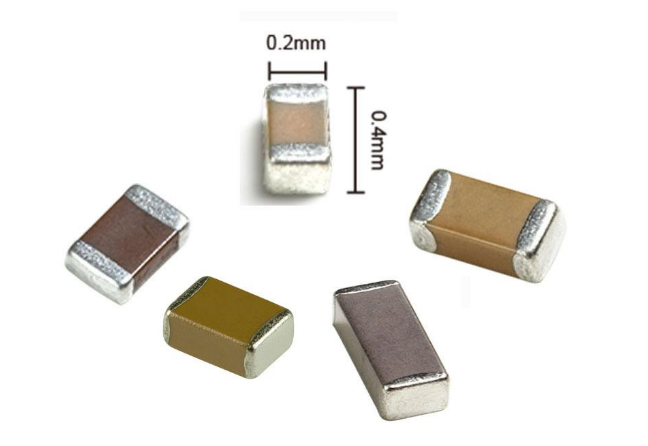

村田貼片電容規格對照表，貼片電容是由尺寸，容值，精度，電壓，材質組成，不同的品牌有著不同的表示方法。那今天來學習了解一下主流品牌村田的型號命名規則。

　　村田貼片電容的命名方法相對風華品牌的命名方法要復雜一些。

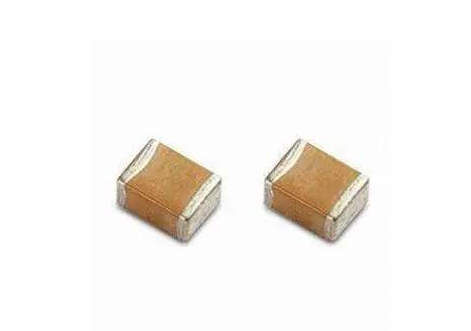

　　常用的村田電容就是GRM普通貼片陶瓷電容

　　18 ————表示尺寸(長*寬)(1.6*0.8mm)

　　國內通用尺寸表示是(長*寬)1.6*0.8mm(單位為mm).國際上通用尺寸表示是用英寸0603(單位為inch)，村田的常用代碼有03,15,18,21,31,32,42,43,55等,具體的對應值如下:

　　03----0.6*0.3mm----0201 15----1.0*0.5mm----0402 18----1.6*0.8mm----0603

　　21----2.0*1.25mm----0805 31----3.2*1.6mm----1206 32----3.2*1.5mm----1210

　　42----4.5*2.0mm----1808 43----4.5*3.2mm----1812 55----5.7*5.0mm----2220

　　8 ———— 表示厚度(T) (0.8mm)

　　常用厚度村田代碼有5,6,8,9,B,C,E等,具體的對應值如下:

　　5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mm

　　R7 ————表示材質(X7R)

　　常用材質村田代碼有5C，R6，R7，F(xiàn)5等，具體的對應值如下：

　　5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V

　　5C工作溫度是-55度——+125度，溫度系數是0+-30ppm/度;

　　R6工作溫度是-55度——+85度，溫度系數是+-15%;

　　R7工作溫度是-55度——+125度，溫度系數是+-15%;

　　F5工作溫度是-30度——+85度。溫度系數是+22,-82%

　　100pf以下小容值的一般采用5C材質,100PF——1uf的一般采用R7材質，1uf以上一般采用R6材質，精度要求不高的一般采用F5材質。材質的選用直接影響到電容值的精度與耐溫度情況。

　　1C ————表示額定電壓(DC16V)

　　常用電壓村田表示有0J，1A，1C，1E，1H等，對應值如下：

　　0J------6.3V 1A------10V 1C------16V 1E------25V 1H------50V

　　225————表示靜電容量(22UF)

　　由3位字母數字表示，單位為皮法(pF)。第1位和第2位數字為有效數字，第3位數字表示有效數字后的0的個數，有小數點時以大寫字母“R”表示，此時所有數字均為有效數字。

　　比如：R50表示0.50也就是0.5pF;1R0表示1.0pF;101表示100pF(也就是前2位10為有效數字.第3位1為前面10有效數字后0的個字為1個.也就是100pF)

　　1微法(UF)=1000納法(NF) 1納法(NF)=1000皮法(pF)

　　K ————表示靜電容量允許偏差，也就是常說的檔位、精度(+-10%)

　　常用檔位有B、C、D、J、K、M、Z,具體對應值如下:

　　B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%

　　正常5C材質的精度可做到B、C、D、J檔;R6、R7材質的精度可做到K、M檔;F5材質精度是Z檔。

　　E15————個別規格代碼(可忽略，不重要)

　　D ————包裝方式(直徑180mm紙帶編帶盤裝)

　　常用包裝方式有L、D、B等，具體方式如下：

　　L表示直徑180mm的壓紋帶(塑料)編帶盤裝;D表示直徑180mm紙帶編帶盤裝;B表示散袋裝。
