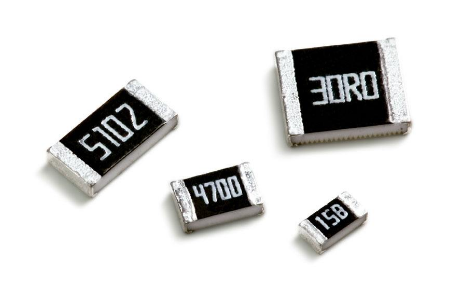

功率貼片電阻又稱為大功率貼片電阻，是金屬玻璃鈾電阻器中的一種，將金屬粉和玻璃鈾粉混合，采用絲網印刷法印在基板上制成 的厚膜貼片式電阻器。其英文名稱為：Chip Fixed Resistor。南京南山半導體有限公司自2003年起成為貼片全系列被動元器件直接授權代理商，現已成為包括貼片貼片功率電阻等阻容感在內的全國*大 代理商之一。更由于在電能表等行業的優秀表現，被授權為國內少數一家行業授權代理-智能電表行業授權代理。貼片功率貼片電阻常被應用在功率通訊、轉換器、 印表機以及一般消費性產品領域。

　　一、大貼片功率電阻購買須知

　　1、生產廠家

　　2、授權代理商

　　3、電阻封裝形式：SMD(貼片封裝)

　　4、封裝尺寸：目前常規貼片功率電阻封裝尺寸有六種：0603、0805和1206、1210、2010、2512封裝。封裝與尺寸的對應關系請參看功率貼片電阻規格書。

　　5、電阻額定功率：1/8W~2W。功率貼片電阻的額定功率相較通用性貼片電阻有較大提高。0603封裝功率電阻的功率從1/10W提高到1/8W,2512封裝電阻從1W提高到2W。滿足對電阻功率有較高要求的電路環境。

　　6、電阻*小包裝數量：2010和2512這兩個封裝為 4k/盤，其余較小封裝尺寸的貼片功率電阻均為5k/盤

　　7、電阻阻值范圍：目前貼片功率貼片電阻的阻值可選范圍因封裝尺寸的不同略有差異。0603和0805封裝的阻值范圍是0.022R~22MR之間。1206、1210、2010折三個封裝的功率電阻阻值范圍在0.1R~22MR之間。2512封裝阻值只有1R一個品種。(R是Ω單位的簡寫;E-24，E96阻值均有。)

　　8、功率貼片電阻的溫度系數：不同阻值的功率貼片電感其溫度系數也存在明顯差異。溫度系數與阻值范圍的對應關系如下：

　　10歐姆≤R≤1M歐姆;±100ppm/℃;

　　0.301歐姆≤R≤1歐姆：±200ppm/℃;

　　0.051Ω≤R≤0.1Ω：±400ppm/℃;

　　0.01Ω≤R≤0.05Ω\10MΩ

　　1Ω≤R<10Ω，1MΩ

　　0.101Ω≤R≤0.3Ω：±300ppm/℃;

　　二、電阻精度：

　　F=1%;G=±2%;H±3%;J=±5%;K=±10%;

　　ROSH：符合歐盟Rosh標準

　　三、大功率電阻規格與型號命名方法

　　貼片對功率貼片電阻的規格命名與普通厚膜貼片電阻有一定的區別,下面，我們通過具體型號作為例子來說明貼片該系列電阻的規格和命名規則：

　　RP J 1210 M R047 J T L

　　1、RP：功率貼片電阻的產品代號;

　　2、J：額定功率代號，J表示該功率電阻額定功率為1W。其他代號分別為：E：1/8W;F：1/4W;G：1/2W;H：3/4W;J：1W;Q：1/5W;L：2W。

　　3、1210：1210封裝，即具體尺寸為——長3.2mm 寬2.5mm 高度0.55mm;需要注意的是功率電阻封裝在貼片的產品命名規則中，一般是用封裝的后兩個數字代替，如：03代表0603,12代表2512，因1210和2010兩個封裝的后兩個數字相同，因此將1210封裝代號不再簡寫。將10特指2010封裝。

　　4、 M：溫度系數為±200~500ppm/℃，具體溫度系數與阻值范圍有一一對應關系，相見貼片功率電阻溫度系數說明

　　5、R047：阻值為0.047R(歐姆);貼片功率電阻的阻值表示方法與常規厚膜貼片電阻表示法完*相同，都是三位和四位表示發，000表示跨接電阻(0歐姆電阻)，用R代替小數點。相見貼片電阻阻值表示法

　　6、J：電阻精度誤差在±5% 范圍內;如果是F表示精度為1%;其他精度代號的含義：F=1%;G=±2%;H±3%;K=±10%;

　　7、T：編帶包裝

　　8、L：整體低鉛，符合RoSH標準。

　　四、貼片功率電阻特點

　　1、較高額定功率可達2W

　　2、*低溫漂±100ppm/℃

　　3、適應再流焊與波峰焊

　　4、機械強度高、高頻特性優越。

　　5、符合RoHS指令要求

　　6、電性能穩定，可靠性高。

　　7、裝配成本低，并與自動裝貼設備匹配。

　　8、適用于做電流探測用電阻器

　　五、驗收功率貼片電阻在外觀上要注意哪些問題

　　由于市場上貼片電阻有假貨存在，企業在購買貼片功率貼片電阻的時候除了要仔細驗證該貿易商是否為貼片原廠授權代理之外以及入口檢驗為，庫存管理人員也可以通過產品外觀的進行一定程度的判斷：

　　電阻器表面保護膜覆蓋完好且難以脫落，表面平整。

　　電阻器引出端電極覆蓋均勻、鍍層較難脫落，且平整、無裂痕、針孔、變色。

　　電阻器芯片無裂痕，標志可辨。
